Producten Beschrijving

HA-016-M

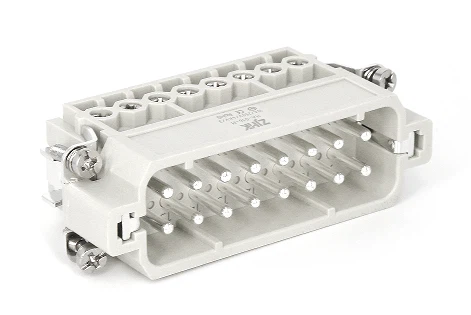

De HA-016-serie heeft een ruimte-besparend ontwerp met 16 strak geplaatste contacten en aan de zijkant-gemonteerde aarding. Zoals te zien is in de linkerafbeelding, maken deze connectoren gebruik van verzilverde pinnen voor optimale geleiding.

Deze compacte oplossing is verkrijgbaar in merkloze versies voor brede compatibiliteit en maximaliseert de ruimte-efficiëntie zonder de operationele betrouwbaarheid in gevaar te brengen.

technische specificatie

Specificaties

DIN EN 60 664/DIN EN 61 984

Aantal contacten

Nominale stroom

16A

Nominale spanning

250V

Nominale impulsspanning

4 kV

Vervuilingsgraad

Vervuilingsgraad2 Ook

16A 230/400V 4kV 2

Nominale spanning volgens UL Csa

600V

Isolatieweerstand

Groter dan of gelijk aan 10¹⁰Ω

Materiaal

Polycarbonaat

Beperkende temperatuur

-40 graden ...+125 graden

Ontvlambaarheid Volgens UL94

Mechanische levensduur-koppelingscycli

Groter dan of gelijk aan 500

Contacten

Materiaal

Koperlegering

Oppervlak

Hard-zilver/hard-verguld

Neem contact op met Weerstand

Minder dan of gelijk aan 1 mΩ

Schroefaansluiting

Draadmeter

1,0-2,5 mm²

AWG

18-14

Aanhaalmoment

0,5 Nm

TOEPASSINGSVELDEN

Onze producten worden op grote schaal gebruikt in een verscheidenheid aan industriële toepassingen, waaronder precisie-hotrunners, geautomatiseerde robots en zware- bouwmachines. Dankzij het zeer compacte ontwerp van de chips uit de HA-serie kan efficiënte stroom- en signaaloverdracht worden bereikt binnen een aanzienlijk kleinere ruimte, waardoor de prestaties worden verbeterd en de systeemintegratie wordt geoptimaliseerd.

VOORDELEN VAN ONZE PRODUCTEN

Onze producten worden vervaardigd in overeenstemming met industriestandaard-specificaties, en we zijn ook gespecialiseerd in op maat gemaakte oplossingen die zijn afgestemd op specifieke vereisten. Ze zijn ontworpen om compatibel te zijn met een breed scala aan toonaangevende merken op de markt, waaronder Harting, ILME, TE Connectivity en anderen. Bovendien hebben onze producten internationaal erkende certificeringen verkregen, zoals UL, EAC, UKCA, RoHS en ISO 9001, waardoor superieure kwaliteit en wereldwijde naleving worden gegarandeerd.

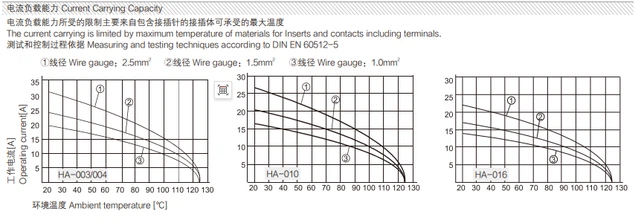

HUIDIGE DRAAGVERMOGEN

De rechter tabel toont de variatie van de bedrijfsstroom van HA-016 met de omgevingstemperatuur

BEDRIJFSSTROOM

De rechterafbeelding illustreert de huidige beoordelingsspecificaties van onze HA-016-M-serie. Vergeleken met vergelijkbare modellen vertoont de HA-016-M conservatievere stroomwaarden onder gelijkwaardige bedrijfsomstandigheden.

EEN UITGEBREID PERSPECTIEF VAN PRODUCTEN

het materiaal van plastic onderdeel

PC van SABIC levert robuuste, hitte{0}}bestendige (125 graden) en vlam{2}} vlamvertragende (UL94 V-0) connectorinzetstukken voor veeleisende industriële toepassingen.

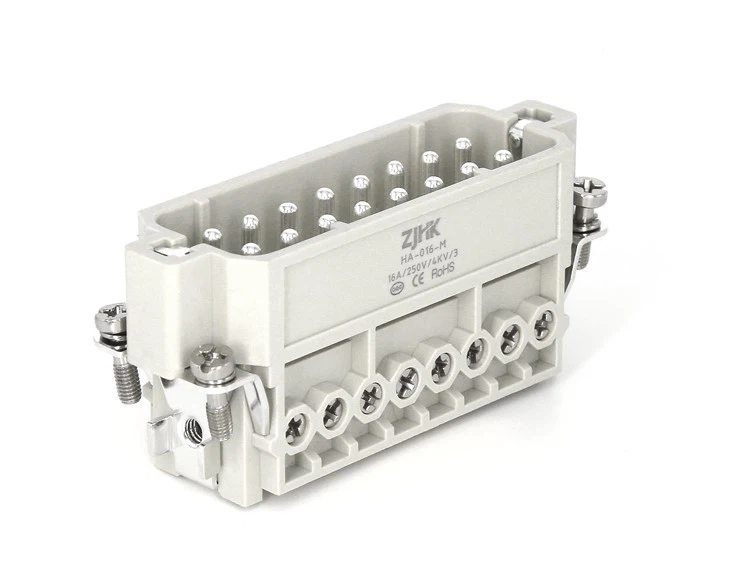

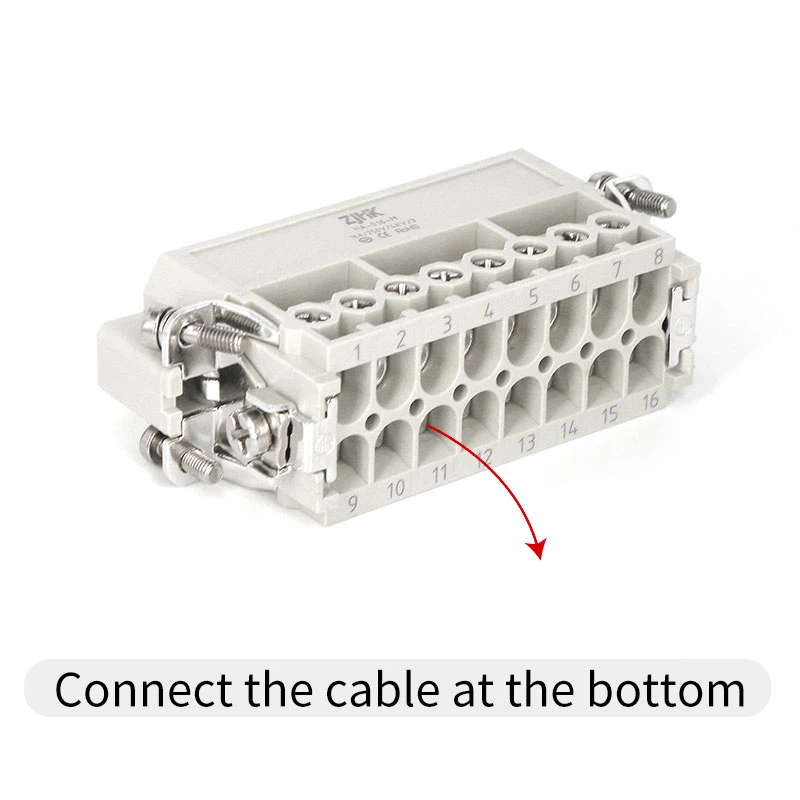

handige bedradingsmethode

16--pins schroefaansluitinginzetstuk, bedraad vanaf de onderkant, waardoor een bedradingsdikte van 1-2,5 vierkante millimeter mogelijk is.

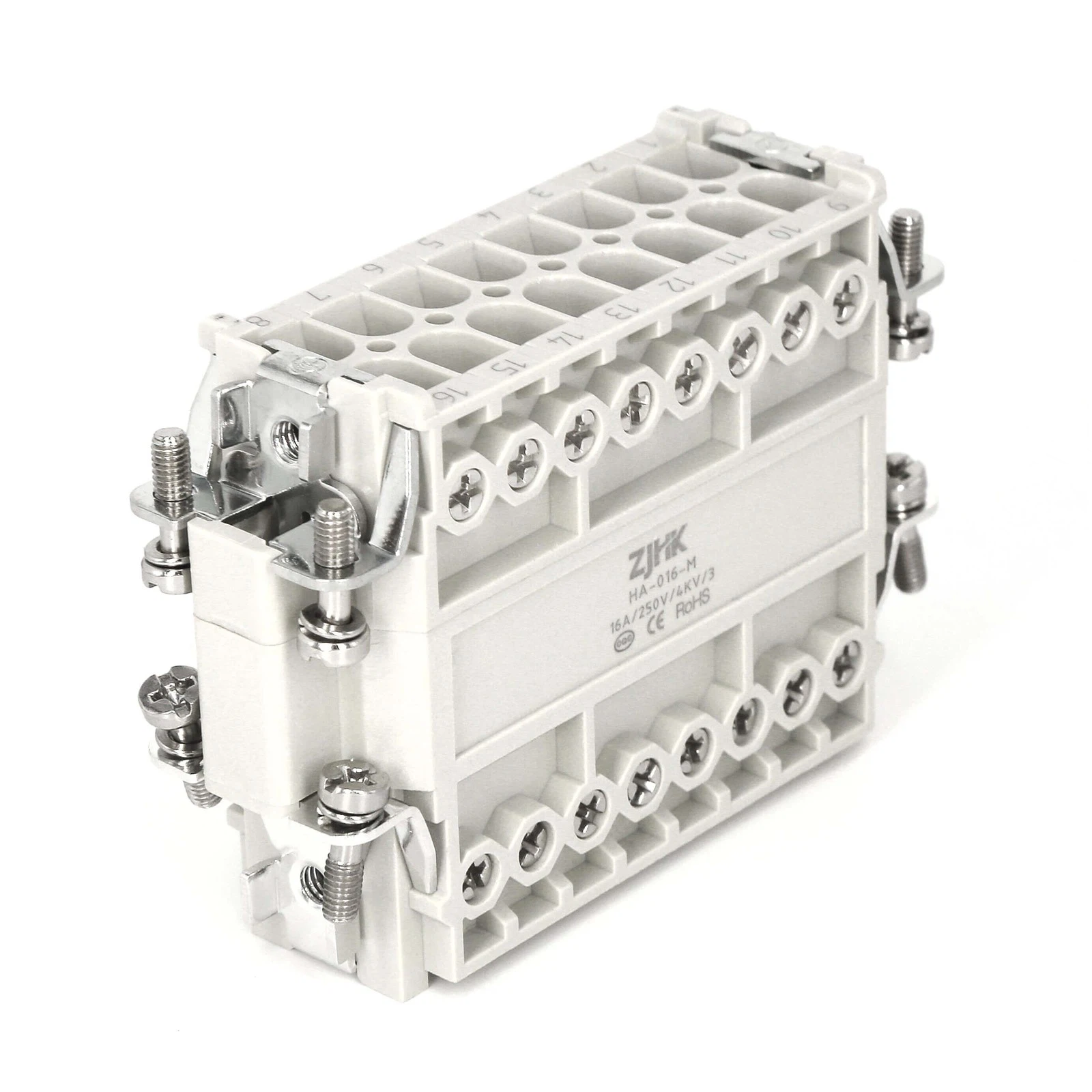

bovenaanzicht

Als je van bovenaf naar beneden kijkt, kun je het volledige productbeeld bekijken, dat over het algemeen lichtgrijs is

één set van de connector

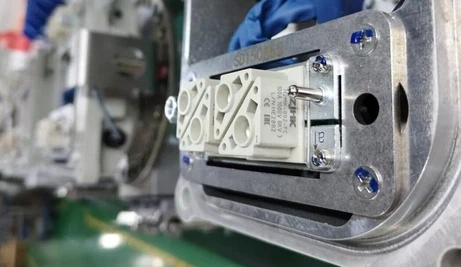

Cowers Commerciële schoonmaakrobot Landing Case: China Mobile Software Park

TESTEN APPARATUUR

Energiedispersieve röntgenfluorescentiespectrometer

EDXRF: onmiddellijke detectie van meerdere- elementen met lab--niveauprecisie

De EDXRF-spectrometer is een analytisch instrument met hoge prestaties- dat op grote schaal wordt gebruikt bij milieumonitoring en industriële kwaliteitscontrole. De drie belangrijkste toepassingen zijn onder meer:

Milieubescherming: Snelle detectie van gevaarlijke zware metalen (Pb, Cd, Hg) in bodem, water en zwevende deeltjes om naleving van de milieuregelgeving te garanderen

Materiaalanalyse: nauwkeurig testen van de samenstelling van kunststofcomponenten en andere materialen

Industrieel testen: Nauwkeurige kwantificering van het kopergehalte en corrosieproducten in industriële materialen

Deze niet-destructieve testtechnologie levert snelle, betrouwbare resultaten op en biedt cruciale ondersteuning voor milieubeoordeling en materiaalkarakterisering.

Temperatuurstijgingstest

Hoge-precisie DC-temperatuurstijgingstest: methoden en toepassingen

Deze uitgebreide evaluatie bepaalt de veilige stroomcapaciteit van een geleider door de temperatuurstijging onder belasting te analyseren, waarbij rekening wordt gehouden met de eigenschappen van de geleider (grootte, materiaal, thermische kenmerken), omgevingsomstandigheden (omgevingstemperatuur, luchtstroom) en operationele parameters (stroomsterkte/duur).

Het product ondergaat rigoureuze validaties, waaronder thermische cycli (-40 graden tot +125 graden), corrosieweerstand (zoutnevel/vochtigheid), mechanische belasting (trillingen/impact) en diëlektrische prestatietests om een betrouwbare werking in ruwe omgevingen en naleving van de IEC 60512- en MIL-STD-810-normen te garanderen, waardoor uiteindelijk storingen door oververhitting worden voorkomen tijdens de levering wetenschappelijk gevalideerde capaciteitsclassificaties voor kritische elektrische toepassingen.

TOEPASSINGSSCENARIO'S

Onze producten worden veel gebruikt in verschillende industrieën, zoals hotrunner, transport, textielmachines, windenergie.

Vormmachine

hotrunner-industrie

De heavy-duty connector, ontworpen voor hoge betrouwbaarheid, ondersteunt hotrunner-matrijzen en extrusieapparatuur (standaard 16/24--pins), en blinkt uit in toepassingen met hoge- temperaturen en hoge stromen.

Het rijtuig

spoorwegvervoer

Het biedt plug-en-play-modules voor stroom-, besturings- en andere subsystemen, plus zeer betrouwbare verbindingen voor tractie- en signaalsystemen, die voldoen aan de eisen van extreme omgevingen.

Drukmachines

textielmachines

Connectoren voor zwaar gebruik- zorgen voor een betrouwbare stroom-/signaaloverdracht in de textiel-/drukindustrie, met een hoge- stroomcapaciteit, IP68-bescherming en trillingsbestendigheid voor minder uitvaltijd in zware omstandigheden.

Rotorblad

opwekking van windenergie

HAOKE ELECTRIC levert hoogwaardige-sterke- connectoren voor windenergie, waardoor de betrouwbaarheid wordt vergroot en de levenscycluskosten in schone energiesystemen worden verlaagd.

MULTI-OMGEVING MOGELIJK

De toepassing in de kast

bekijk meer

Modulaire serie voor signaaloverdracht

bekijk meer

Connectoren met hoge-bescherming-kwaliteit, geschikt voor ruwe omgevingen

bekijk meer

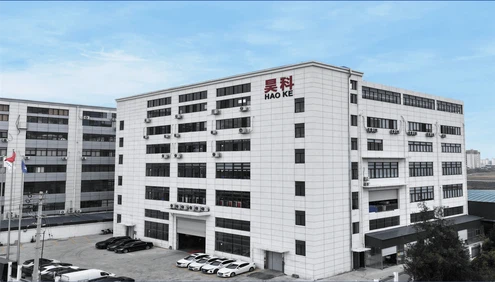

OVER HAOKE ELEKTRISCH
