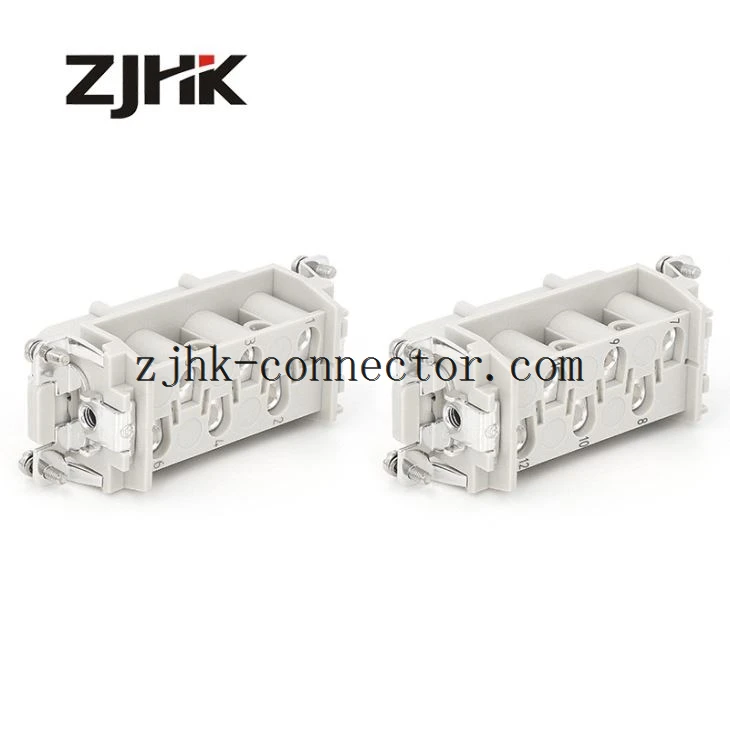

HSB hoge stroominzet, 12 (6x2) + PE, 35A, 690 / 400V, mannelijk en vrouwelijk, schroefaansluiting
· Productcode: HSB-012-M en HSB-012-F
· Beschikbaarheid: 3000 stuks op voorraad
Item | Gegevens |
Voegt | Bijpassende H32B-kappen en -behuizingen |
Test standaard | DIN EN61 984 / UL1977 |
PIN | 12P + PE |
Nominale spanning | 500 [V] |
Nominale stroom | 35 [A] |
vervuilingsgraad | 3 |
Nominale impulsspanning | 6 [KV] |
Isolatie weerstand | ≥1010Ω |
UL / CSARated huidige | 600 [V] |
Materiaal | polycarbonaat |
Brandbaarheidsklasse (UL94) | V-0 |
Omgevingstemperatuur | -40 ~ + 125 [℃] |
Mechanische levensduur (paringscycli) | ≥500 |
Contacten | |
Materiaal | Koper legering |
Oppervlak van contacten | Verzilverd |
Contact weerstand | ≤1mΩ |
Terminal versie | Schroefaansluiting |
Nominaal koppel | 1,2 [N · m] |
Nominale verbindingscapaciteit (vast / gestrand) | 6mm² (AWG10) |
Schroef | M4, (staal, Ni verguld) |
Draad verbinden | |
Aanbevolen striplengte 7,5 mm; | |
Voor massieve draad, stript u de draad op de afgesproken lengte en draait u deze vast met het nominale koppel. | |
Voor gestrande draad: stripdraad op de afgesproken lengte, passend bij het overeenkomstige type adereindhuls en vervolgens vastzetten met het nominale koppel. | |
Aanhaalproces moet stabiel zijn, kan geen explosieve kracht gebruiken. | |
Meer details
Toepassingsgebied
Haoke Heavy Duty Connector met rijke productseries worden overal gebruikt waar een veilige, eenvoudige en tijdbesparende assemblage van machines en voorzieningen nodig is.
Onze vakmensen op het gebied van energie en datatransmissie kunnen veel meer bijdragen en een nauw integrerende rol spelen in het waardecreatieproces!
Onze claim: het niet aflatende streven naar perfectie!
